ISPEZIONE SENSORE POSIZIONE FARFALLA (TP)

Avvertenza

• Questa procedura d'ispezione non si potrà eseguire correttamente se il sensore posizione acceleratore non funziona a dovere. Prima di procedere, verificare che non sia stato rilevato nessuno dei DTC (P1577, P2122, P2123, P2127, P2128, P2138) correlati al sensore posizione pedale acceleratore.

Nota

• Prima di procedere con l'ispezione descritta sotto, seguire il diagramma di flusso della ricerca guasti. (Vedere Procedura di ricerca guasti.)

Controllo della tensione

1. Posizionare il commutatore d'avviamento su ON.

2. Verificare che la tensione sul terminale 1J del PCM (PID del WDS: TP1) e 1M (PID del WDS: TP2) aumenti in conformità all'incremento dell'angolo di apertura del pedale dell'acceleratore.

• Se così non è, andare al passo successivo.

• Se così non è nonostante i cablaggi correlati non abbiano anomalie, sostituire il corpo farfallato. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE.)

3. Verificare che la tensione sul terminale 1J del PCM (PID del WDS: TP1) e 1M (PID del WDS: TP2) sia come indicato in tabella.

• Se non è così, sostituire il corpo farfallato. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE.)

Tensione in uscita da sensore TP

Condizione di misurazione	Terminale del PCM (PID del WDS)
	1J (TP1)	1M (TP2)
Con pedale dell'acceleratore premuto.	3,825-4,095 V	4.033-4.303 V
Con pedale dell'acceleratore rilasciato.	0,4-0,8 V	1,18-1,78 V

Ispezione per circuiti aperti/cortocircuiti

1. Scollegare il connettore del PCM.

2. Scollegare il connettore del corpo farfallato.

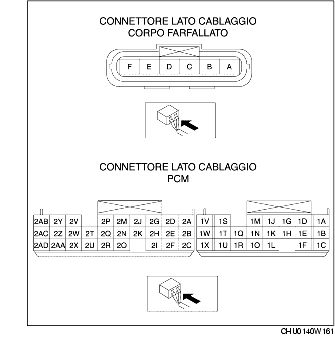

3. Controllare per circuito aperto o cortocircuito i cablaggi elencati di seguito. (Prova di continuità)

Circuito aperto

• Se nei cablaggi elencati di seguito manca continuità, significa che c'è un circuito aperto. Riparare o sostituire il cablaggio.

- Terminale C del corpo farfallato e terminale 2F del PCM

- Terminale D del corpo farfallato e terminale 1M del PCM

- Terminale E del corpo farfallato e terminale 1Q del PCM

- Terminale F del corpo farfallato e terminale 1J del PCM

Cortocircuito

• Se nei cablaggi elencati di seguito c'è continuità, significa che c'è un cortocircuito. Riparare o sostituire il cablaggio.

- Terminale E del corpo farfallato e massa carrozzeria

- Terminale E del corpo farfallato e alimentazione

- Terminale F del corpo farfallato e massa carrozzeria

- Terminale F del corpo farfallato e alimentazione

- Terminale D del corpo farfallato e massa carrozzeria

- Terminale D del corpo farfallato e alimentazione
