ISPEZIONE INTERRUTTORE POSIZIONE PEDALE FRIZIONE (CPP)

BHE014018660W01

Nota

• Prima di procedere con l'ispezione descritta sotto, seguire il diagramma di flusso della ricerca guasti. (Vedere Procedura di ricerca guasti.)

Prova di continuità

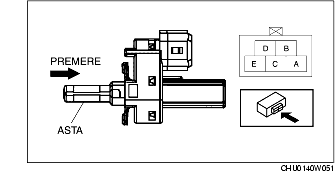

1. Rimuovere l'interruttore CPP.

2. Verificare che la continuità tra i terminali B e D dell'interruttore CPP sia come indicato in tabella.

• Se non ci sono anomalie, eseguire "Ispezione per circuiti aperti/cortocircuiti".

• In caso di anomalie, sostituire l'interruttore CPP.


Condizione di misurazione	Continuità
Asta premuta.	Mancanza di continuità
Diversa da sopra	Presenza di continuità

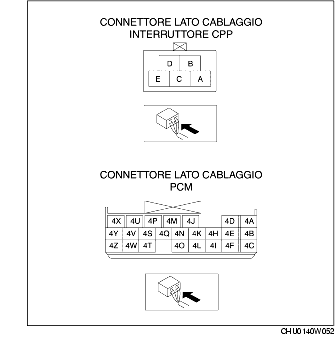

1. Scollegare il connettore del PCM.

2. Scollegare il connettore dell'interruttore CPP.

3. Controllare per circuito aperto o cortocircuito i seguenti cablaggi. (Prova di continuità)

• Se nei cablaggi elencati di seguito manca continuità, significa che c'è un circuito aperto. Riparare o sostituire il cablaggio.

- Terminale B dell'interruttore CPP e terminale 4F del PCM

- Terminale A dell'interruttore CPP e massa carrozzeria

• Se nei cablaggi elencati di seguito c'è continuità, significa che c'è un cortocircuito. Riparare o sostituire il cablaggio.

- Terminale B dell'interruttore CPP e massa carrozzeria

- Terminale B dell'interruttore CPP e alimentazione
